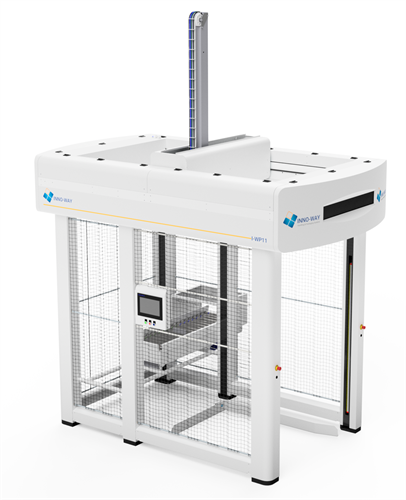

I-WGP Gantry Palletiser

Inno-Way Gantry Palletiser (I-WGP) blinkt uit in:

Compact ontwerp, kleine foodprint vanaf
Hoge up-time door slimme constructie en componenten van A-merken.
Down-tijd reductie door:
- Trouble shooting via Ethernet in PLC, HMI en servo’s.
- Assistentie via IP-camera.
- Duidelijke HMI en historie met on-board manual, instructie en schema’s.
- Monitoring van status PLC, I/O, servo aandrijvingen, noodstoppen, overbelasting, etc.
Gemakkelijk zelf programmeerbare patronen en recepten, zonder tussenkomst van Inno-Way.
360° zicht op het proces door slimme constructie.
Duurzaam (laag stroomverbruik).
Gunstige aanschafprijs.

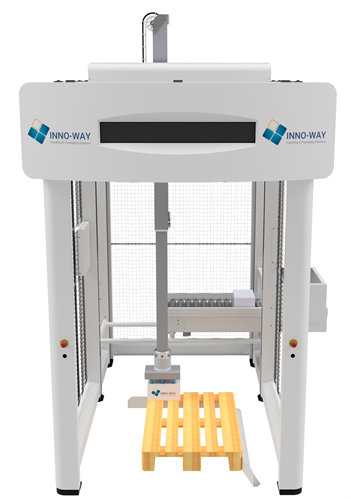

De I-WGP Gantry Palletiser is bij uitstek geschikt voor het volledig automatisch stapelen van dozen en kratten op een pallet met lage en middelgrote capaciteit en gewicht.

Bij het ontwerp van de I-WGP is sterk gelet op een maximale uptime. Er is voor de aandrijving van de gantry gekozen voor het betrouwbare H-brug principe. De mechanica is zo eenvoudig mogelijk gehouden. Door het gebruik van o.a. lichtschermen, deurschakelaars, interne bewakingen en de loadcell is de machine eenvoudig en veilig toegankelijk.

Maximale uptime is niet alleen stilstand voorkomen, maar ook bij stilstand zo snel mogelijk assisteren. Met het remote maintenance systeem, kunnen onze engineers via Internet niet alleen de PLC benaderen, maar ook de servo’s en het HMI. Door de Ewon router zijn firewalls geen obstakel voor een veilige verbinding. Door de ingebouwde IP-camera kunnen we eventueel live meekijken. De lichtkrant en het HMI geven duidelijk aan met welke cyclus de machine bezig is, waardoor de operator eenvoudig zelf een eerstelijns diagnose kan stellen.

De machine is eenvoudig te bedienen. Een 1-daagse training is voldoende om zelf nieuwe stapelpatronen, dozen en pallettypes aan te maken. De Inno-Way Palletiser is modulair ontworpen, zodat u de best passende configuratie van in- en uitvoeren, aantal pick- en stapelposities zelf kunt samenstellen. Tevens is de Palletiser uit te breiden met o.a. pallettransport, palletontnester en tussenlegvellenmagazijn. Daarnaast zijn er diverse opties zoals lichtkrant, diverse grippers, RVS uitvoering in RVS en IP-camera toe te voegen. Wij adviseren u graag verder in de vele mogelijkheden.

Lees meer

Informatie aanvragen

- Producttype: gesloten dozen met tape of hotmelt
- Productafmetingen (LxBxH): 240x100x100 mm tot 600x400x400 mm
- Payload: max. 30 kg
- Capaciteit: maximaal 12 p&p/min (afhankelijk van toepassing)
- Stapelhoogte: 2.200 mm, benodigde hoogte is ca. 4.400 mm
- Benodigd vloeroppervlak: vanaf 2.850 x 1.870 mm
- Stapelpatronen: Standaard worden 2 patronen door ons aangemaakt en getest. U kunt ze ook eenvoudig zelf aanmaken. Hierbij bepaalt u waar u de bedrukte zijde wilt hebben, waar een tussenlegvel benodigd is, etc.
- Palletformaten: o.a. Euro (120x80 cm) en Blok (120x100 cm)
- Afwerking: gepoedercoat witte (RAL 9010) frames en kappen, geanodiseerde aluminium mast en zwarte hekwerken
- Standaard aanwezig: Loadcell t.b.v. botsdetectie, direct drive rotatiemotor, Omron HMI-PLC-Servo’s, product aanvoerbaan, 1 pickpositie en 1 stapelpositie.
- Gripper: Vacuüm of mechanisch (afhankelijk van producttype)
- Aantal stapelposities: 1 of 2 (uit te breiden op aanvraag)
- Aantal pickposities: 1 of 2 (uit te breiden op aanvraag)
Vraag naar de mogelijkheden voor uw specifieke product of toepassing.

	Aantal stapelposities: 2 (meer op aanvraag) Toepasbaar bij aanvoer van meerdere productielijnen Toepasbaar bij aanvoer van verschillende producttypes/afmetingen Machine stapelt door tijdens een palletwissel (down-time reductie)
	Aantal pickposities/aanvoerbanen: 2 (meer op aanvraag) Toepasbaar bij aanvoer van meerdere productielijnen Toepasbaar bij aanvoer van verschillende producttypes/afmetingen
	(semi)automatisch pallettransport Rollenbaan: transportrichting korte zijde leidend Kettingbaan: transportrichting lange zijde leidend Combinatie rollenbaan/kettingbaan met pop up/down: haakse overname Draaitafel: draaien van pallet van 0° tot 270° Transfer/traversewagen: aan- en afvoer van en naar vaste posities in 1 richting AVG: aan- en afvoer van en naar variabele posities
	Palletontnester Een stapel met lege pallets wordt in een magazijn geplaats en de ontnester plaatst op verzoek van de Palletiser een leeg pallet. De ontnester is tevens geschikt om lege pallets automatisch te stapelen.
	Tussenlegvellenmagazijn Een stapel met vellen wordt geplaatst in een magazijn. De Palletiser pakt volgens het recept een vel en plaatst dit op de gewenste laag. Het magazijn is toegankelijk via dubbele toegangsdeuren en is voorzien van een leegloopdetectie.

	NIEUW! I-WGP Double Stacking Een tweede zuiver geplaatst pallet op een half gestapeld pallet. Eenvoudig verdelen op locatie, efficiënte logistiek.

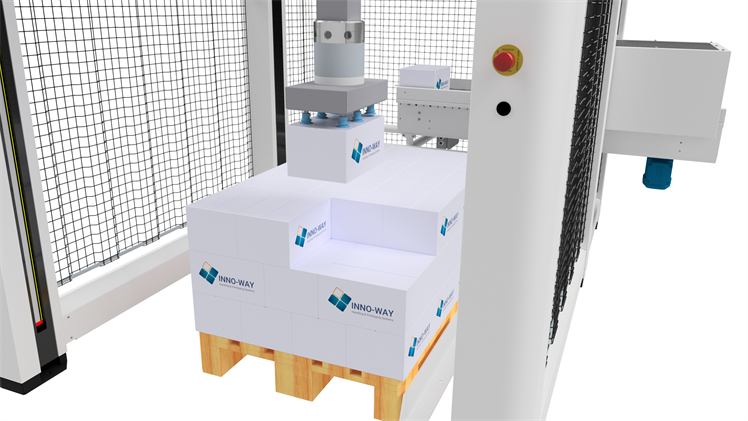

	I-WGP Vacuümgripper met adapter Standaard vacuümgripper t.b.v. oppakken van gesloten dozen tot een gewicht van 8 kg. Voorzien van 6 vacuüm cups, 2 venturi’s en productdetectie.
	Enkele Schmalz Vacuümgripper met adapter Vacuümgripper t.b.v. het oppakken van zwaardere gesloten dozen (+8 kg) en/of diversiteit in doosafmetingen. Voorzien van een Schmalz vacuüm element met cups.
	Dubbele Schmalz Vacuümgripper met adapter Vacuümgripper t.b.v. het oppakken van zwaardere gesloten dozen (+8 kg) en/of diversiteit in doosafmetingen. Voorzien van twee Schmalz vacuüm element met cups naast elkaar.
	Mechanische gripper met adapter Mechanische gripper t.b.v. op oppakken van display dozen, deksel dozen en kratten. Voorzien van pneumatische klemplaat en pneumatische vork.
	Gripper snelwissel systeem/ grippersmagazijn t.b.v. het plaatsen van verschillende grippers aan de mast. Het (ont)koppelen van de gripper gebeurt m.b.v. het omzetten van een hendel. De ongebruikte grippers worden opgeslagen in een grippermagazijn.
	Stelvoeten toe te passen bij hoogteverschillen in het vloeroppervlak.
	Verhoogde/verlaagde uitvoering verlengen of inkorten van de staanders en mast t.b.v. hogere/lagere stapeling
	Additioneel lichtscherm TeExtra lichtscherm t.b.v. veiligheidszonering. Toepasbaar vanaf uitvoering I-WGP 21. Machine wordt opgedeeld in 2 zones: 1 zone draait de machine andere zone is toegankelijk voor b.v. een palletwissel.
	Additioneel lichtscherm i.c.m. Tussenlegvellenmagazijn Twee extra lichtschermen t.b.v. veiligheidszonering. Toepasbaar vanaf uitvoering I-WP 21S. Machine wordt opgedeeld in 2 zones: 1 zone draait de machine andere zone is toegankelijk voor b.v. een palletwissel.
	LED display Status en instructies worden weergegeven op het display en zijn op grote afstand zichtbaar. Gepositioneerd in de kap aan de kopse zijde. Aan beide kopse zijdes is mogelijk.
	On-board IP Camera Met behulp van de camera kan er online meegekeken worden tijdens het productieproces of kan er remote assistentie verleend worden.
	Ixon VPN ethernet router t.b.v. remote service (software), niet conflicterend met uw bedrijfsnetwerk of firewalls. Wel is een werkend internet verbinding nodig.
	Verlengde aanvoerbaan De aanvoerbaan kan verlengd worden t.b.v. meer buffercapaciteit tot max. 4,5 meter. Het is mogelijk de aanvoerbaan uit te breiden met extra stoppers, zijgeleiding, pusher, etc. Tevens kan er naast de invoerbaan een printer of labelaar geplaatst worden.
	RVS uitvoering De staanders, kappen, framewerk en hekwerken kunnen uitgevoerd worden in roestvaststaal. De RVS delen worden geparelstraald.
	Andere RAL kleur Standaard wordt de machine geleverd in het wit (RAL 9010) met zwarte hekwerken (RAL 9005). Een andere RAL kleur behoort tot de mogelijkheden.
	Transport Transport van de machine naar de eindbestemming.
	Installatie en ingebruikname Hieronder vallen vooropname, plaatsen, aansluiten, afstellen, ingebruikname en inspectie na 2 maanden
	Training Om de mogelijkheden van de I-WGP beter te leren kennen biedt Inno-Way on-site training. Een dag training is voldoende om de bediening van de I-WGP goed te leren kennen. Vooral in geval van grotere aantallen stapelpatronen en verschillende dozen is het verstandig om zelf de stapelpatronen te kunnen programmeren.
	Servicecontract Eén per jaar vindt een preventieve controle plaats op vooraf overeengekomen data. Inno-Way controleert de machine en vervangt -indien nodig- de slijtdelen. Facturatie vindt plaats op basis van het aantal picks & places op de teller van de machine. Hiermee weet u vooraf wat de gebruikskosten van de machine per eenheid product zijn, zonder verrassingen.

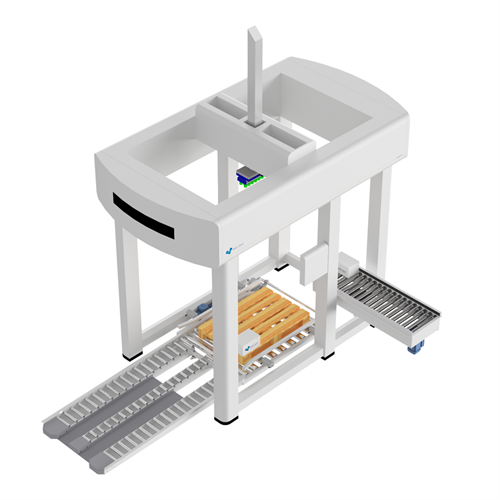

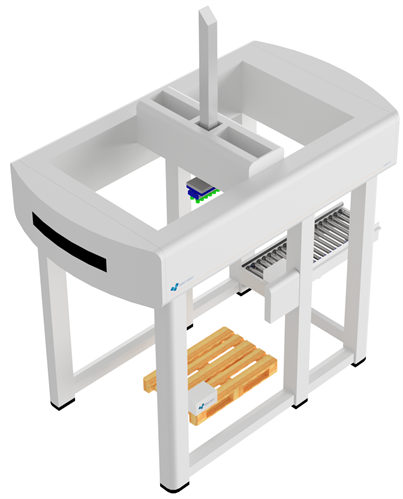

	I-WGP11 Aantal stapelposities: 1 Aantal pickposities/aanvoerbanen: 1 Vanaf € 79.900,-*
	I-WGP11A Aantal stapelposities: 1 Aantal pickposities/aanvoerbanen: 1 Met automatische aan-/afvoer van pallets: 1 Een leeg pallet wordt op de invoerbaan geplaats en de Palletiser ingevoerd. In de Palletiser wordt het pallet tegen een X- en Y-aanslag gebracht waardoor de pallet op een nauwkeurig nulpunt staat. Na het stapelen wordt de pallet automatisch uitgevoerd en kan de pallet bij de machine weggenomen worden van de afnamepositie. Vanaf € 96.800,-*
	I-WGP11T Aantal stapelposities: 1 Aantal pickposities/aanvoerbanen: 1 Met tussenlegvellen magazijn: 1 Het tussenlegvellen magazijn wordt gevuld met tussenlegvellen of slipsheets. Via het HMI is eenvoudig per laag aan te geven of een vel geplaatst wordt. Vanaf € 93.900,-*
	I-WGP11AT Aantal stapelposities: 1 Aantal pickposities/aanvoerbanen: 1 Automatisch pallettransport: 1 Tussenlegvellen magazijn: 1 Een leeg pallet wordt op de invoerbaan geplaats en de Palletiser ingevoerd. In de Palletiser wordt het pallet tegen een X- en Y-aanslag gebracht waardoor de pallet op een nauwkeurig nulpunt staat. Na het stapelen wordt de pallet automatisch uitgevoerd en kan de pallet bij de machine weggenomen worden van de afnamepositie. Het tussenlegvellen magazijn wordt gevuld met tussenlegvellen of slipsheets. Via het HMI is eenvoudig per laag aan te geven of een vel geplaatst wordt. Vanaf € 110.800,-*

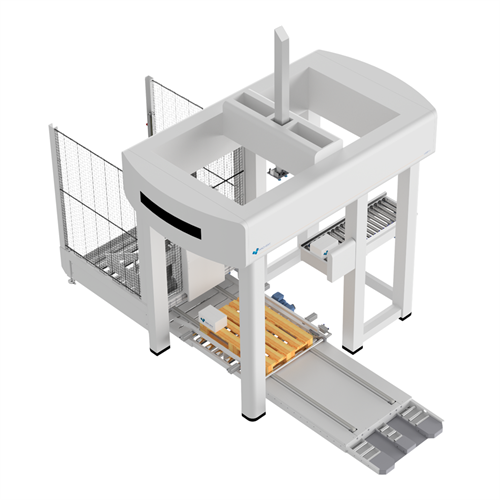

	I-WGP11ATP Aantal stapelposities: 1 Aantal pickposities/aanvoerbanen: 1 Automatisch pallettransport: 1 Tussenlegvellenmagazijn: 1 Automatische palletontnester/-magazijn (pallet dispenser): 1 Een leeg pallet wordt op de invoerbaan geplaats en de Palletiser ingevoerd. In de Palletiser wordt het pallet tegen een X- en Y-aanslag gebracht waardoor de pallet op een nauwkeurig nulpunt staat. Na het stapelen wordt de pallet automatisch uitgevoerd en kan de pallet bij de machine weggenomen worden van de afnamepositie. De Palletiser kan uitgebreid worden met een tussenlegvellen- magazijn. Een stapel met vellen wordt handmatig in het magazijn geplaats en volgens recept worden er vellen geplaats op de gewenst productlaag. Boven de palletinvoerbaan kan een palletontnester geplaats worden. Een stapel met lege pallets wordt in het magazijn geplaatst en naar behoefte wordt er een leeg pallet ontnest en in de Palletiser ingevoerd. Vanaf € 127.300,-*
	I-WGP21 Aantal stapelposities: 2 Aantal pickposities/aanvoerbanen: 1 Vanaf € 94.500,-*
	I-WGP21A Aantal stapelposities: 2 Aantal pickposities/aanvoerbanen: 1 Automatisch pallettransport: 1 Een leeg pallet wordt op de invoerbaan geplaats en de Palletiser ingevoerd. In de Palletiser wordt het pallet tegen een X- en Y-aanslag gebracht waardoor de pallet op een nauwkeurig nulpunt staat. Na het stapelen wordt de pallet automatisch uitgevoerd en kan de pallet bij de machine weggenomen worden van de afnamepositie. Vanaf € 111.400,-*
	I-WGP21T Aantal stapelposities: 2 Aantal pickposities/aanvoerbanen: 1 Tussenlegvellenmagazijn: 1 De Palletiser kan uitgebreid worden met een tussenlegvellen- magazijn. Een stapel met vellen wordt handmatig in het magazijn geplaats en volgens recept worden er vellen geplaats op de gewenst productlaag. Vanaf € 108.500,-*
	I-WGP21AT Aantal stapelposities: 2 Aantal pickposities/aanvoerbanen: 1 Automatisch pallettransport: 1 Tussenlegvellenmagazijn: 1 Een leeg pallet wordt op de invoerbaan geplaats en de Palletiser ingevoerd. In de Palletiser wordt het pallet tegen een X- en Y-aanslag gebracht waardoor de pallet op een nauwkeurig nulpunt staat. Na het stapelen wordt de pallet automatisch uitgevoerd en kan de pallet bij de machine weggenomen worden van de afnamepositie. De Palletiser kan uitgebreid worden met een tussenlegvellen- magazijn. Een stapel met vellen wordt handmatig in het magazijn geplaats en volgens recept worden er vellen geplaats op de gewenst productlaag. Vanaf € 125.400,-*
	I-WGP21ATP Aantal stapelposities: 2 Aantal pickposities/aanvoerbanen: 1 Automatisch pallettransport: 1 Tussenlegvellenmagazijn: 1 Automatische palletontnester/-magazijn (pallet dispenser):1 Een leeg pallet wordt op de invoerbaan geplaats en de Palletiser ingevoerd. In de Palletiser wordt het pallet tegen een X- en Y-aanslag gebracht waardoor de pallet op een nauwkeurig nulpunt staat. Na het stapelen wordt de pallet automatisch uitgevoerd en kan de pallet bij de machine weggenomen worden van de afnamepositie. De Palletiser kan uitgebreid worden met een tussenlegvellen- magazijn. Een stapel met vellen wordt handmatig in het magazijn geplaats en volgens recept worden er vellen geplaats op de gewenst productlaag. Boven de palletinvoerbaan kan een palletontnester geplaats worden. Een stapel met lege pallets wordt in het magazijn geplaatst en naar behoefte wordt er een leeg pallet ontnest en in de Palletiser ingevoerd. Vanaf € 141.900,-*

Extra opmerkingen bij bovenstaande configuraties:

Aantal Stapelposities: is op aanvraag verder uit te breiden.

Aantal pickposities: is op aanvraag verder uit te breiden.

Invoerzijde productrollenbaan: is vanaf verschillende zijdes mogelijk.

I-WP11: 0°-90°-180°

I-WP12: 0°-90°/90°-180°

I-WP21: 90°-180°-270°

I-WP22: 90°-180°/180°-270°

Korte zijde/lange zijde leidend: standaard wordt de pallet lange zijde leidend ingevoerd en korte zijde leidend uitgevoerd. Op aanvraag is dit aan te passen.

Palletrouting: standaard legt de pallet van in- tot uitvoer een haakse weg af. Het is ook mogelijk dat de pallet een rechte weg door de Palletiser aflegt.

Tussenlegvellenmagazijn: deze uitbreiding kan ook toegepast worden zonder Automatisch pallettransport en Palletontnester.

*Prijzen gebaseerd op:

Zonder aanvullende opties (zie tabblad opties)
Beschikbaarheid van vlakke vloer
Standaard hoogte (ca.4.500mm)
Standaard gripper, geschikt voor AMV dozen vanaf 200x300x100 max. 6kg per stuk. Andere gripper zijn verkrijgbaar tegen meerprijs.
